| ブランド名: | Optowix |
| モデル番号: | MK1Q-LRTE |
| MOQ: | 10 |
| 支払条件: | T/T |
| 供給能力: | 10000PCS/M |

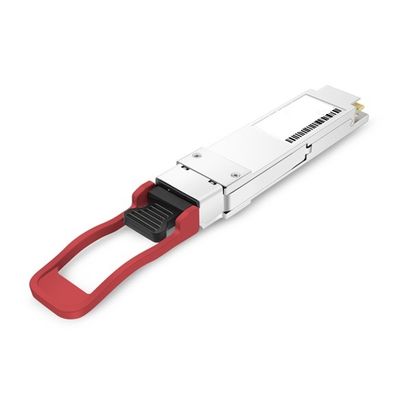

MK1Q-BDTD-B30/MK1Q-BDTD-B03 100Gシングルファイバー光接送機モジュールは,40kmのシングルモードファイバーで100ギガビットイーサネットリンクで動作するように設計されている.このモジュールは,1304nmと1309nmの波長で1チャンネル光信号を組み込みます. QSFP28 MSA に準拠する.QSFP28 MSA によって指定されているように,デジタル診断機能は,I2C インターフェースを通じて利用可能である.
| 製品属性 | パラメータ |
|---|---|
| Tx 波長 | TX1310nm |
| 受信機タイプ | APD |
| 最大送信距離 | 40km |
| 最大データレート | 103. 1Gbps |
| コネクタタイプ | デュプレックス LC |
| 送信機タイプ | EML |
| 電源 | 3.3V,5V |
| 操作温度 | 0から70°C |
| パッケージの種類 | QSFP28 |
| DDM サポート | そうだ |
絶対最大格付け
| パラメータ | シンボル | ミン | 典型的な | マックス | ユニット | 注記 |
| 貯蔵温度 | TS | -40歳 | - | +85 | °C | |
| 供給電圧 | VCC | -0だった5 | - | +4だった0 | V | |
| 相対的な操作湿度 | RH | - | - | +85 | % |
推奨された運用条件
| パラメータ | シンボル | ミン | 典型的な | マックス | ユニット | 注記 |
| 操作ケースの温度 | TC について | 0 | - | +70 | °C | |
| 電源の電圧 | VCC | 3.13 | 3.3 | 3.47 | V | |
| 電源電流 | 私はCC | - | - | 1.36 | A について | |
| 最大電力消耗 | PD | - | - | 4.5 | W | |
| データレート (光学) | DRo | - | 103.125 | - | Gbit/s | |
| 送信距離 | TD | - | - | 40 | km | SMF で |
オプティカル特性
| パラメータ | シンボル | ミン | 典型的な | マックス | ユニット | 注記 |
| 送信機 | ||||||
| レーンごとにシグナル速度 | 25.78125 | Gbit/s | ||||
|
レーン波長 |
L0 | 1294.53 | 1295.56 | 1296.59 | nm | |
| L1 | 1299.02 | 1300.05 | 1301.09 | nm | ||
| L2 | 1303.54 | 1304.58 | 1305.63 | nm | ||
| L3 | 1308.09 | 1309.14 | 1310.19 | nm | ||
| 総平均打ち上げ力 | PT | 12.5 | dBm | 1 | ||
| レーンあたり平均打ち上げ力 | パヴグ | 0 | 6.5 | dBm | 1 | |
| OMA,各レーン | POMA | 0 | 6.5 | dBm | 1 | |
|
打ち上げ力の違い 任意の 2 つのレーン (平均値と OMA) の間の任意の 2 つのレーン (OMA) の間の |
Ptx,diff について |
3 |
dB |
|||
|
平均出力 (レーザー) 消して) |
ほら | -30歳 | dBm | |||
| 横モード抑制比 | SMSR | 30 | dB | |||
| 絶滅率 | 緊急事態 | 4.5 | dB | |||
| RIN20OMA | RIN | -130 | dB/Hz | |||
| 光学回帰損失容量 | トール (TL) | 20 | dB | |||
| トランスミッター反射 | RT 労働力 | -26歳 | dB | |||
| オプティカル・アイ・マスク | {0}25,0.40 だった450 だった250 だった28, 0.4 | % | 2 | |||
| 受信機 | ||||||
| シグナルの速さ,各車線 | 25.78125 | Gbit/s | ||||
| 中央波長レーン 0 | λ0 | 1294.53 | 1295.56 | 1296.59 | nm | |
| 中央波長レーン1 | λ1 | 1299.02 | 1300.05 | 1301.09 | nm | |
| 中央波長レーン 2 | λ2 | 1303.54 | 1304.58 | 1305.63 | nm | |
| 中央波長レーン3 | λ3 | 1308.09 | 1309.14 | 1310.19 | nm | |
| 損傷の限界,各レーン | 損害 | - 2つ5 | dBm | |||
|
平均受信電源,各 レーン |
-23歳 | - 3つ5 | dBm | |||
| 受信機の感度,各レーン | SEN | -16歳 | dBm | 3 | ||
| ロス・アサート | ロスA | -30歳 | dBm | |||
| ロス・デ・アセット | ロスDA | -22歳 | dBm | |||
MK1Q-LRTEは40kmの光通信アプリケーションのために設計されています.このモジュールは4レーン光送信機を含んでいます.2本のワイヤのシリアルインターフェイスを含む4レーン光学受信機とモジュール管理ブロック光信号は業界標準のLCコネクタを通して単モードファイバーに複製されます.
近年,光通信と相互接続ネットワークの急速な発展により,ネットワークに対するユーザー需要も,電気通信のバックボーンネットワークのトラフィックが年間50%から80%の急速な成長に繋がりましたユーザのニーズを満たすために,前回の10G,25G,40G開発から今日の100G,200G,400Gなどまで,光通信の伝達速度も増加しました.100G光学モジュールが市場の主流になったにもかかわらず, 帯域幅,ポート密度,およびシステムによって消費されるエネルギー量の要求は依然として増加しており,これは200G,400G,またはより高速なシステムへのテクノロジーをさらに推進しています.
オプトウィックストランシーバーチームは,当社の顧客の製品とシステムが正しく効率的に動作することを保証するために,技術的サポートとサービスを提供することができます.
私たちは,トラブルシューティング,インストール,保守などのさまざまなサービスを提供しています.専門家エンジニアのチームは,あらゆる質問に答えたり,支援を提供するために24時間/24時間利用可能です.緊急事態でも 現場で支援します特定のニーズを満たすためのカスタムソリューションを提供できます.
私たちは,あなたの光ファイバートランシーバーが必要な期間中にカバーされていることを保証するために,さまざまな保証オプションを提供しています.また,より長期的なカバーのために延長保証プランを提供しています.
顧客サービスへの我々のコミットメントは,何者にも劣らずです.我々は迅速で応答的なサービスを提供するために努力し,常に質問に答えたり,援助を提供するために利用可能です.
